Port Eigenschaften

Wenn Sie über die rechte Maustaste den Befehl Eigenschaften im Kontextmenü des Geräts Ports wählen, öffnet sich folgendes Dialogfeld:

$image\Smx_0027.jpg$

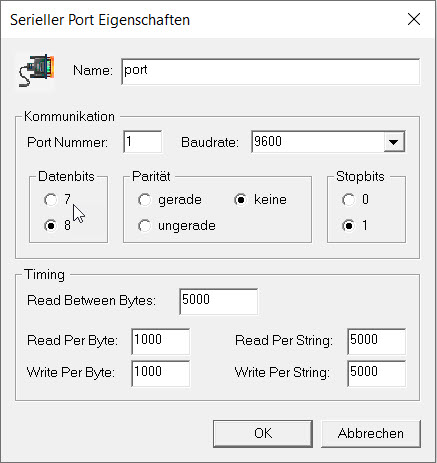

Abbildung: Dialogfeld "Serieller Port Eigenschaften"

Name	In diesem Feld sehen Sie den Namen des Ports.
Optionsgruppe Kommunikation
Port Nummer	Das Feld Port Nummer nennt Ihnen die serielle Schnittstellennummer, die durch diesen Port beschrieben ist. Die in Ihrem Rechner konfigurierten seriellen Schnittstellen finden Sie in der Windows-Systemsteuerung unter dem Punkt Anschlüsse.
Baudrate	Das Feld Baudrate nennt Ihnen die Schnittstellengeschwindigkeit zur angeschlossenen Jukebox. Die eingestellte Schnittgeschwindigkeit muss mit der eingestellten Geschwindigkeit der Jukebox korrespondieren. Weitere Hinweise hierzu finden Sie in der Dokumentation des jeweiligen Jukebox-Herstellers.
Datenbits	Im Optionsfeld Datenbits legen Sie fest, ob die Datenblöcke auf der seriellen Schnittstelle sieben oder acht Zeichen lang sein sollen. Diese Einstellung muss bei Port und Jukebox übereinstimmen. Weitere Hinweise hierzu finden Sie in der Dokumentation des jeweiligen Jukebox-Herstellers.
Parität	Im Optionsfeld Parität stellen Sie ein, ob die serielle Kommunikation zwischen Port und Jukebox mit einem Prüfbit arbeitet. Wenn Sie auf ein Prüfbit verzichten wollen, wählen Sie die Option keine. Wenn Sie sich für ein Prüfbit entscheiden, stellen Sie als gewünschte Prüfsumme die Optionen gerade oder ungerade ein. Diese Einstellung muss bei Port und Jukebox übereinstimmen. Weitere Hinweise hierzu finden Sie in der Dokumentation des jeweiligen Jukebox-Herstellers.
Stoppbits	Im Optionsfeld Stoppbit stellen Sie ein, ob die serielle Kommunikation zwischen Port und Jukebox mit Stoppbit arbeitet oder nicht. Mit der Einstellung 0 verzichten Sie auf das Stoppbit. Mit der Einstellung 1 entscheiden Sie sich für das Stoppbit. Diese Einstellung muss bei Port und Jukebox übereinstimmen. Weitere Hinweise hierzu finden Sie in der Dokumentation des jeweiligen Jukebox-Herstellers.
Optionsgruppe Timing
Read between Bytes	Die hier angezeigten Voreinstellung sollten Sie nicht verändern. Falls Sie doch Änderungen vornehmen wollen, wenden Sie sich unbedingt an Ihren PROXESS Service-Ansprechpartner.
Write per Bytes	Die hier angezeigten Voreinstellung sollten Sie nicht verändern. Falls Sie doch Änderungen vornehmen wollen, wenden Sie sich unbedingt an Ihren PROXESS Service-Ansprechpartner.
Read Per String	Die hier angezeigten Voreinstellung sollten Sie nicht verändern. Falls Sie doch Änderungen vornehmen wollen, wenden Sie sich unbedingt an Ihren PROXESS Service-Ansprechpartner.
Write Per String	Die hier angezeigten Voreinstellung sollten Sie nicht verändern. Falls Sie doch Änderungen vornehmen wollen, wenden Sie sich unbedingt an Ihren PROXESS Service-Ansprechpartner.
